Hướng dẫn phân loại Van gió
Bạn đang chưa nắm được các loại van dùng cho hệ thống thông gió, hoặc bạn nắm chưa vững. Bài viết này sẽ giúp các bạn hiểu rõ về cách phân loại van gió.
Mình dựa trên bài viết của các Web và các bản vẽ thực tế để hệ thống kiến thức và tổng quát lại ngắn gọn để các bạn dễ hiểu.

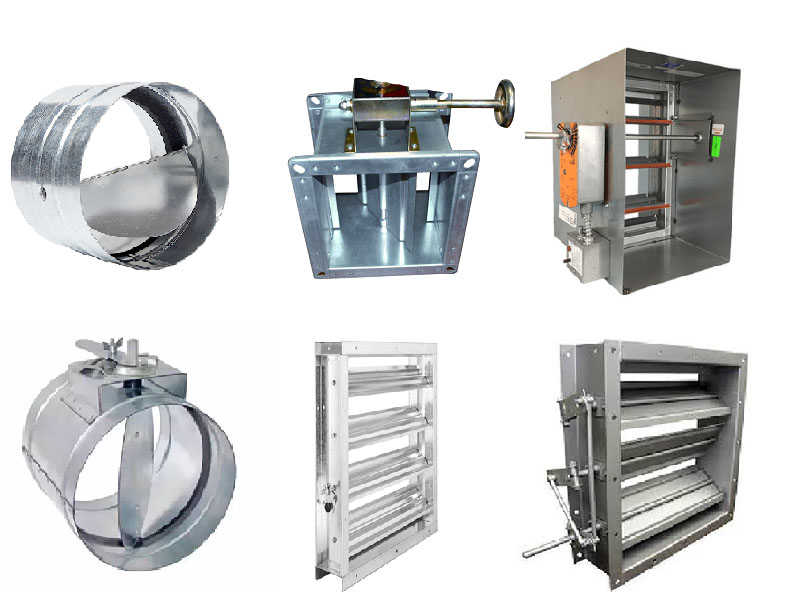

Với hệ thống thông gió có các loại van sau:
- Van VCD (Volume Control Valve): Van điều chỉnh lưu lượng gió cho ống gió.
- Van OBD (Opposed Blade Volume Damper): Van điều chỉnh lưu lượng gió cho miệng gió.
- Van FD (Fire Damper): Van chặn lửa.
- Van NRD (Non Return Damper): Van 1 chiều.
- Van MFD (Motorise Fire Damper): Van chặn lửa động cơ. Tận dụng vào cơ chế: Có điện van mở, mất điện van đóng. Van MFD được áp dụng vào hệ thống cấp, hút gió và hút gió sự cố như sau:
- Dùng cho hệ thống cấp, hút gió: Trong hệ thống này van MFD thường mở (có điện), khi có cháy thì van ngắt điện và đóng để chống cháy lan từ khu vực có cháy đến các khu vực khác.
- Dùng cho hệ thống hút gió sự cố: Trong hệ thống này van MFD thường đóng (không có điện). Khi có cháy van có điện và mở ra, từ đó giúp tập trung hút khói khu vực đang có cháy xảy ra.
Chi tiết về các loại van đã nêu trên các bạn xem video bên dưới:
